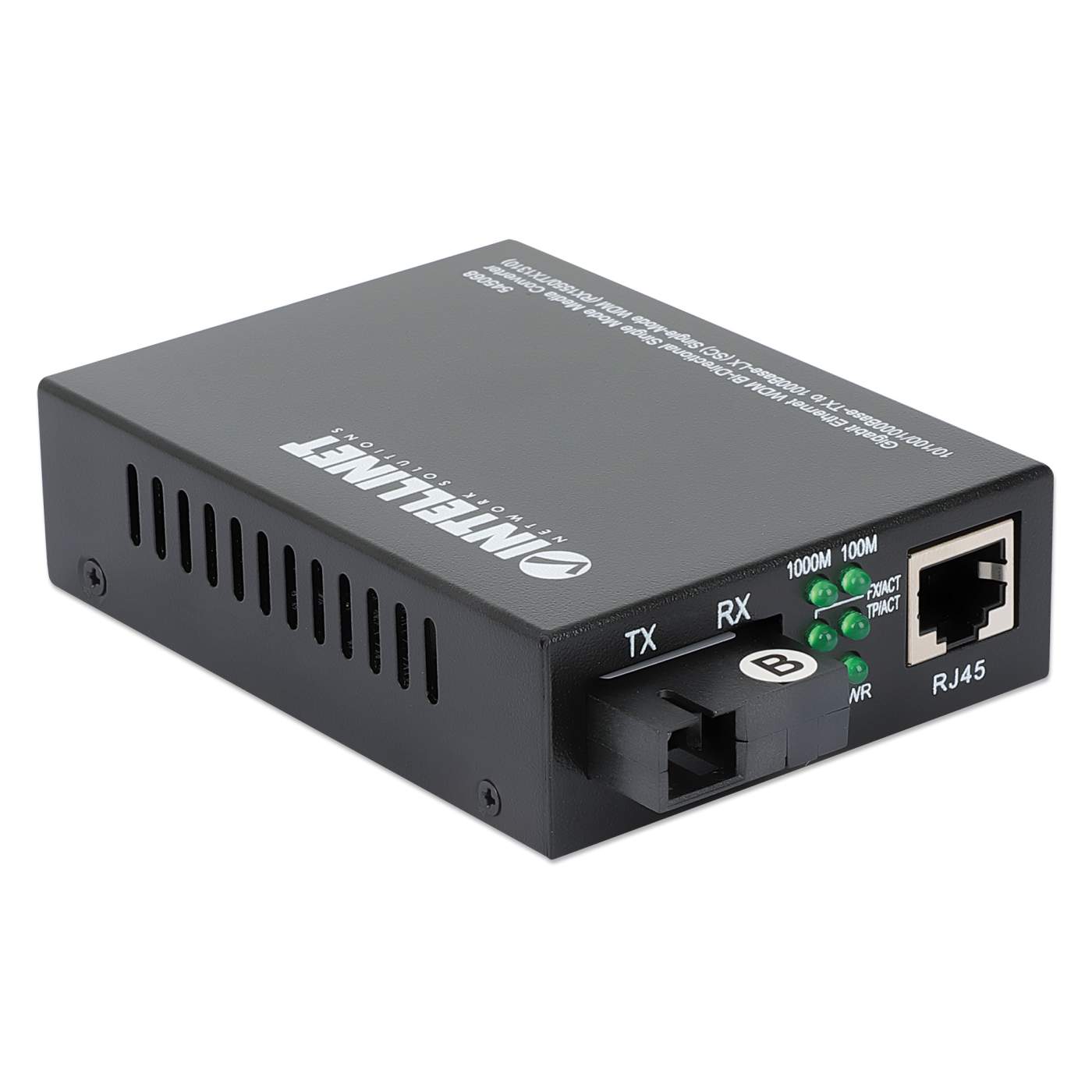

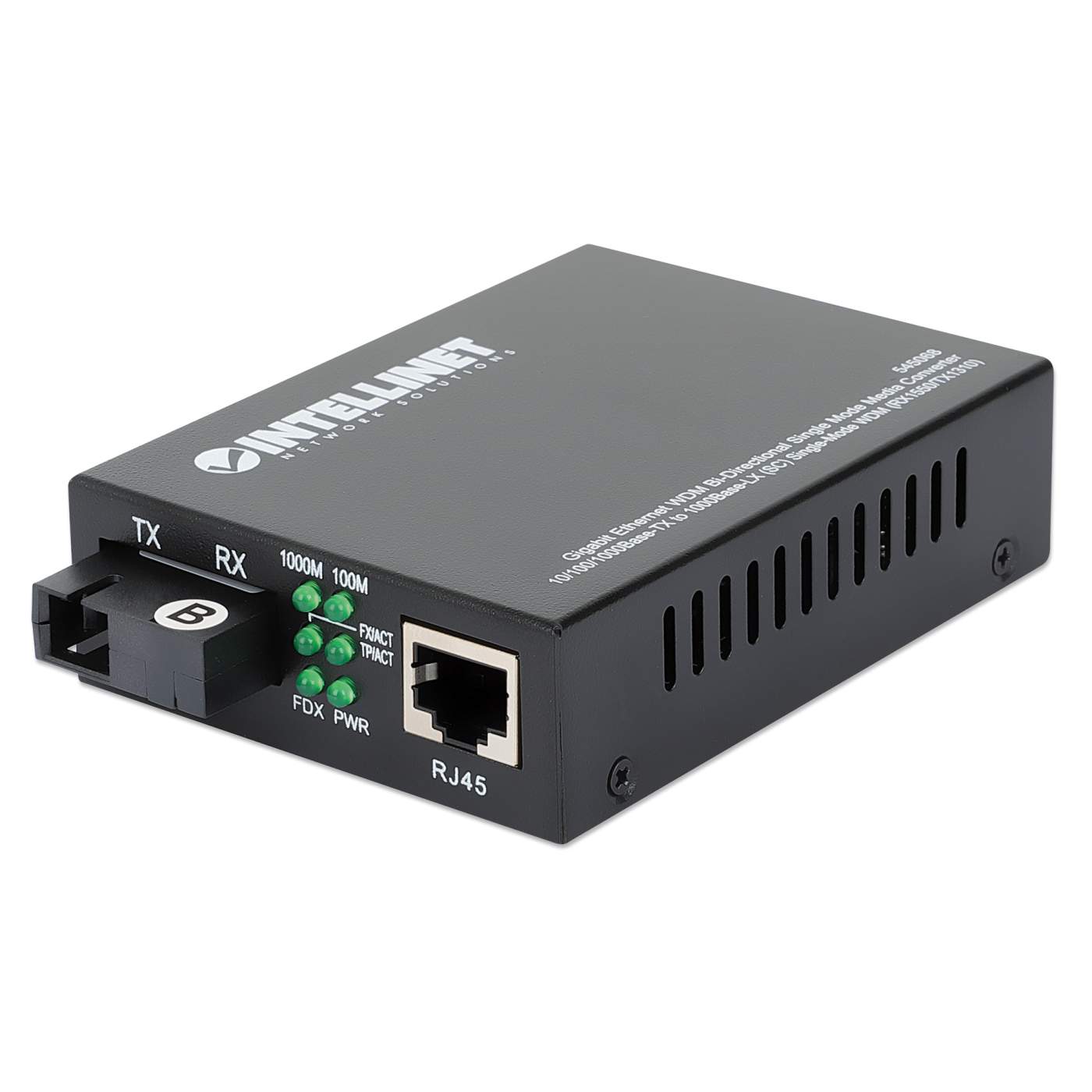

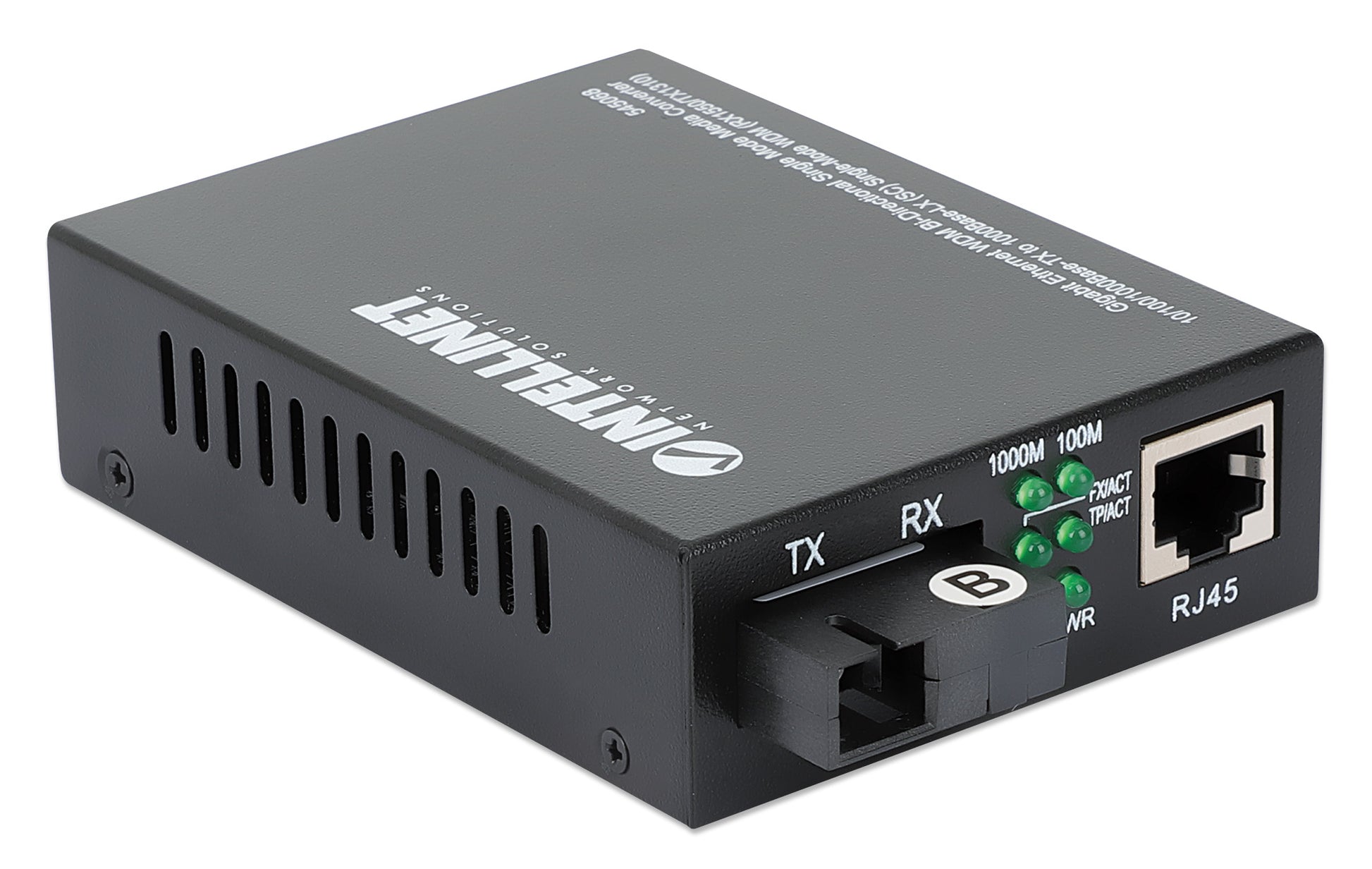

Gigabit Ethernet WDM bidirektionaler Singlemode Medienkonverter
10/100/1000Base-TX auf 1000Base-LX (SC) Singlemode, 20 km, WDM (RX1550/TX1310)
SKU: 545068Highlights
- SC-Port (Single Mode) mit bidirektionaler Übertragung ermöglicht eine Reichweite bis zu 20 km
- Erfordert Verwendung mit Gigabit Ethernet WDM bidirektionalem Singlemode Medienkonverter, Modell 545075
- Datenübertragungsrate: 10/100/1000 Mbit/s
Der Intellinet Medienkonverter integriert Glasfaserkabel in ein bestehendes Kupferkabelnetzwerk für ein LAN-Upgrade mit geringem Kosten- und Arbeitsaufwand. Er arbeitet transparent – die Leistung und Funktionalität bleiben unverändert, das Netzwerk wird lediglich um die Unterstützung von beiden Medien – Kupfer und LWL – erweitert.
Höhere Reichweite
Durch die LWL-Unterstützung können auch weit entfernte Workgroups in Ihr Netzwerk eingebunden werden. Ohne zusätzliche Access Points sind somit problemlos Gebäude-zu-Gebäude-Verbindungen möglich.
Viele Vorteile mit WDM-Technologie
Die WDM-Technologie (Wavelength Division Multiplexing) in diesem Konvertermodell nutzt nur eine Faser für Datenübertragung und -empfang auf separaten Wellenlängen. Damit können Sie günstigere Simplex- statt Duplexkabeln verwenden und so Installationskosten sparen.
Flexibilität bei der Verkabelung
Durch seine kompakte Bauform kann dieser Konverter sowohl in Desktop-Anwendungen mit begrenztem Platz als auch in Wandverteilern verwendet werden. Mehrere Konverter lassen sich zudem in einem Intellinet 19“ Medienkonvertergehäuse installieren.
- SC-Port (Single Mode) mit bidirektionaler Übertragung ermöglicht eine Reichweite bis zu 20 km
- Erfordert Verwendung mit Gigabit Ethernet WDM bidirektionalem Singlemode Medienkonverter, Modell 545075
- Datenübertragungsrate: 10/100/1000 Mbit/s
- WDM-Technologie (Wavelength Division Multiplexing) nutzt nur eine Faser für Datenübertragung und -empfang auf separaten Wellenlängen
- Wellenlängen: Empfangen (RX), 1550 nm; Senden (TX), 1310 nm

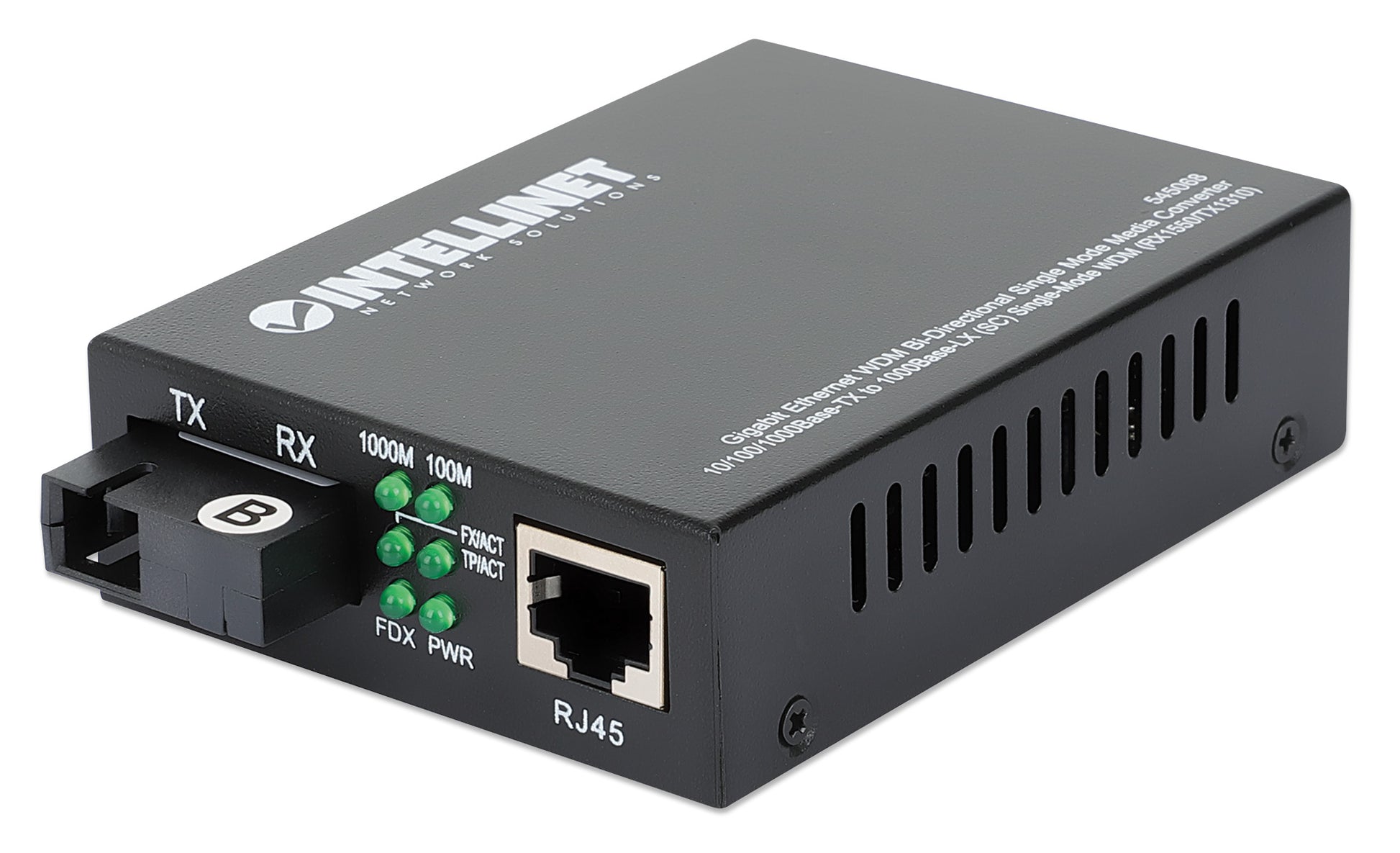

- 10/100/1000Base-TX RJ45-Port, maximale Reichweite 100 m (Cat5e oder höher)
- RJ45-Port mit Auto MDI/MDI-X-Unterstützung
- LEDs für Gerätestatus
- Unterstützt Jumboframes bis zu 9 KByte
- Verwendbar als eigenständiger Konverter oder mit dem 14-Slot-Medienkonvertergehäuse, Modell 507356

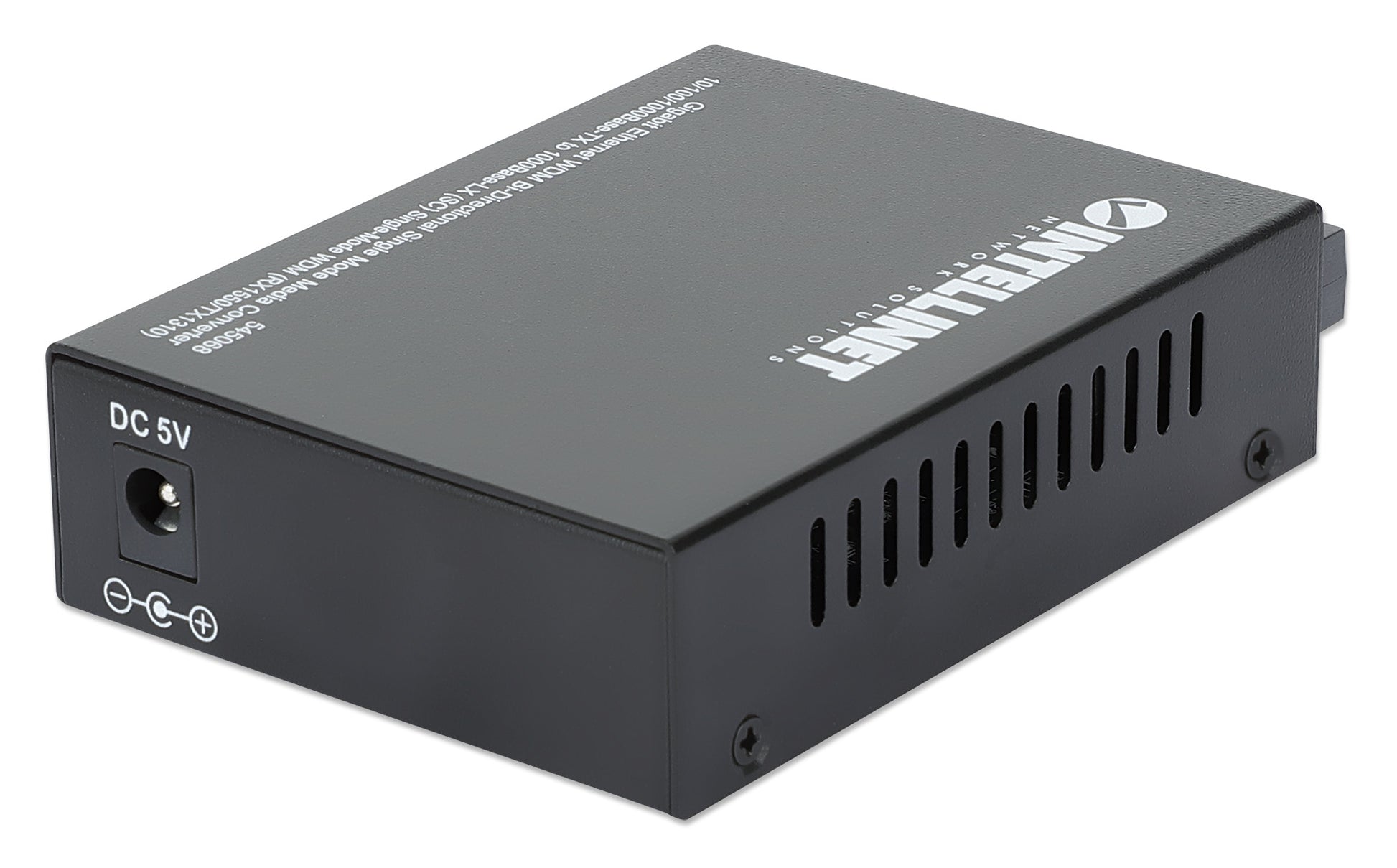

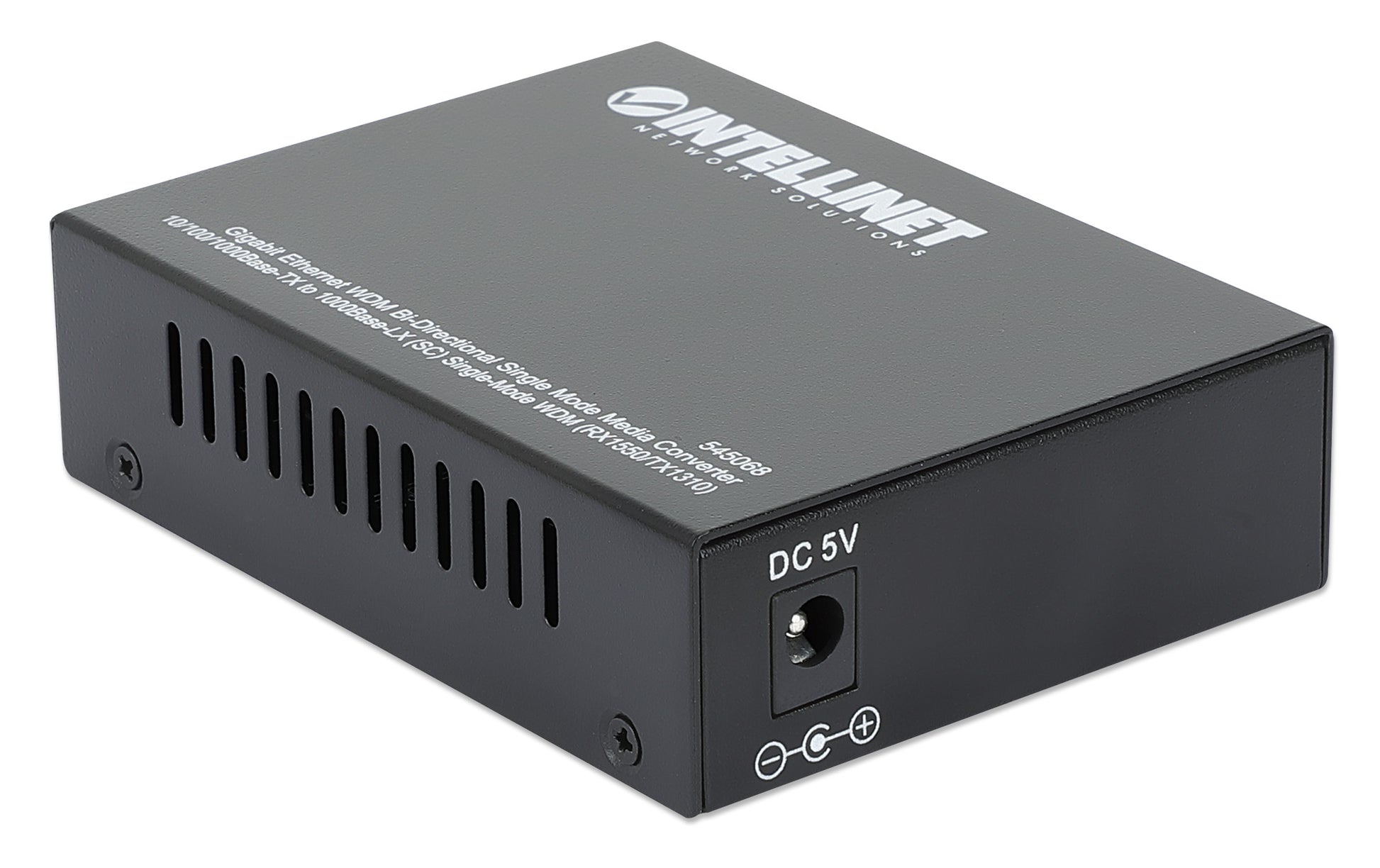

- Externes Netzteil, 5 V
- Vollständig NDAA-konform
- 3 Jahre Garantie
- Standards
- IEEE 802.3 (Twisted Pair Ethernet)
- IEEE 802.3ab (Twisted Pair Gigabit Ethernet)
- IEEE 802.3u (Twisted Pair / Fiber Optic Fast Ethernet)
- IEEE 802.3z (Fiber Optic Gigabit Ethernet)
Allgemein
- Unterstützte Medien:
- 1000Base-T Cat5 oder höher UTP/STP RJ45, EIA/TIA 568
- 1000Base-LX Single Mode 8,3/125 µm oder 8,7/125 µm oder 8/125 µm oder 10/125 µm
- Anschlüsse:
- RJ45-Port, 10/100Base-TX
- SC-Port, 100Base-FX
- Reichweite:
- 20 km (LWL-Kabel)
- 100 m (RJ45-Kabel)
- Wellenlänge:
- Empfang (RX): 1550 nm
- Übertragung (TX): 1310 nm
- Stromausgang: -9 – -3 dBm
- RX-Empfindlichkeit: ≤-23 dBm
- Signaldämpfung: 0,2 dB/km
- MTBF > 100.000 Stunden
- Zertifikate: FCC Class A, CE

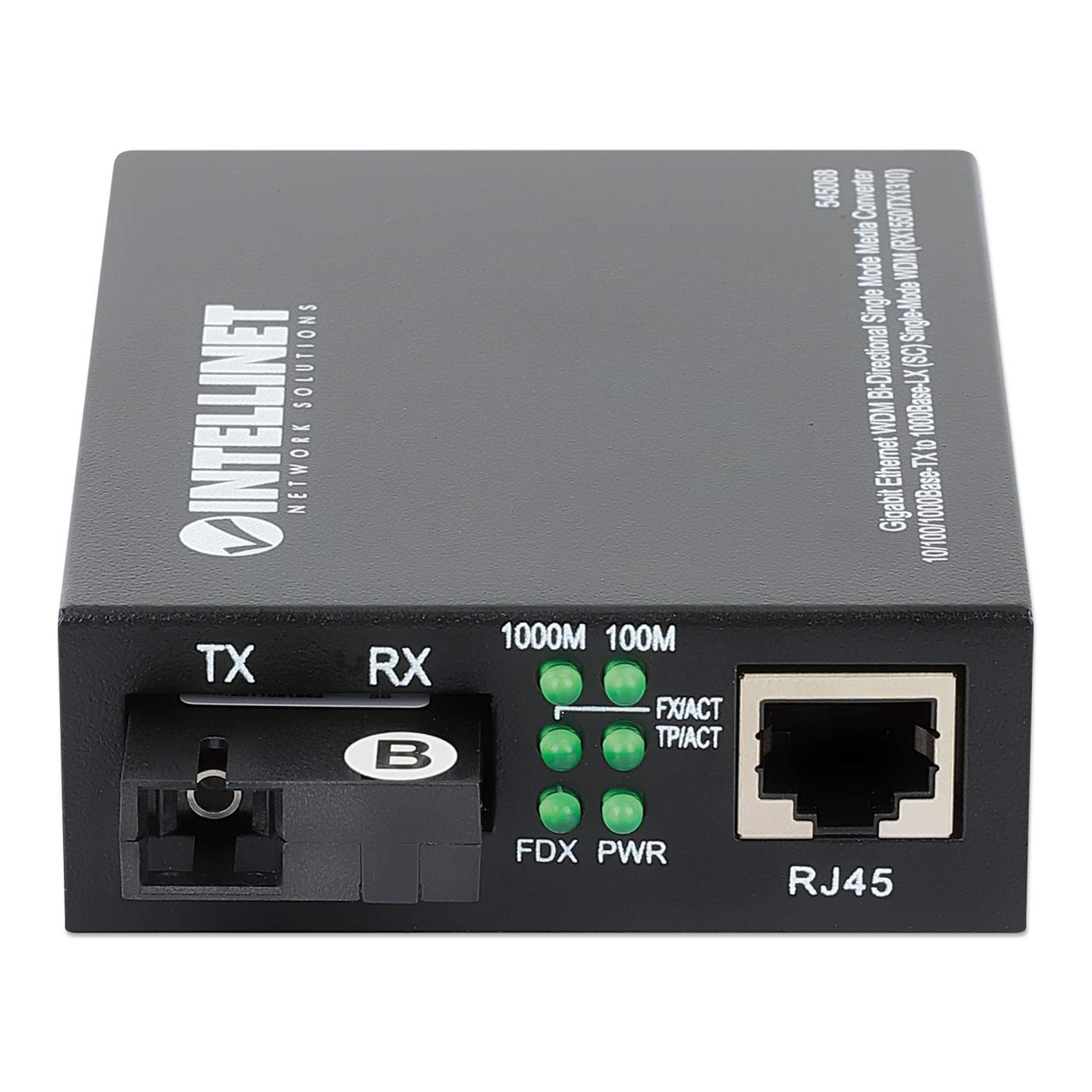

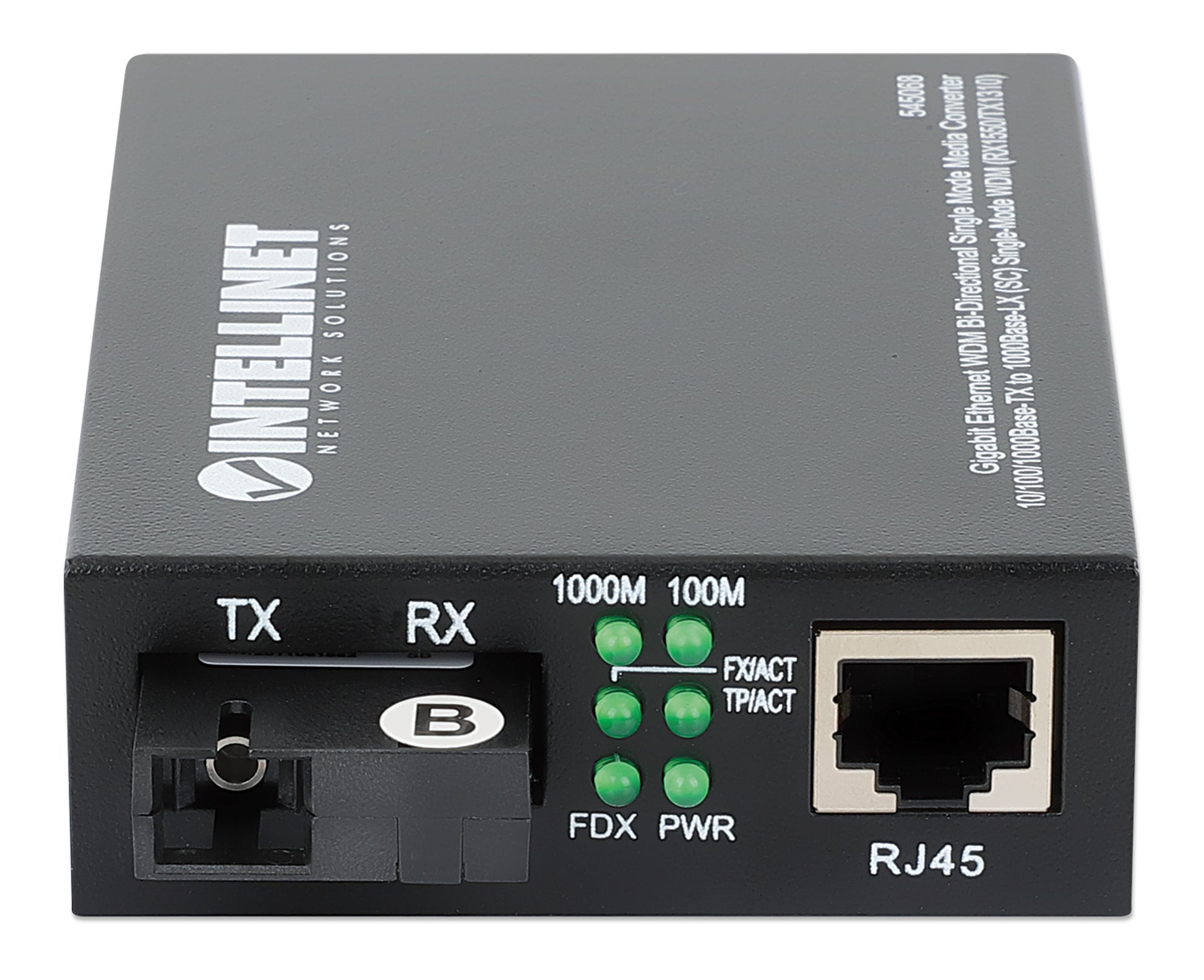

LEDs
- Strom
- Link/Aktivität
- Vollduplex/Collision
- 1000 Mbit/s-Anzeige für RJ45-Port
- Link-Anzeige für LWL-Port
Strom

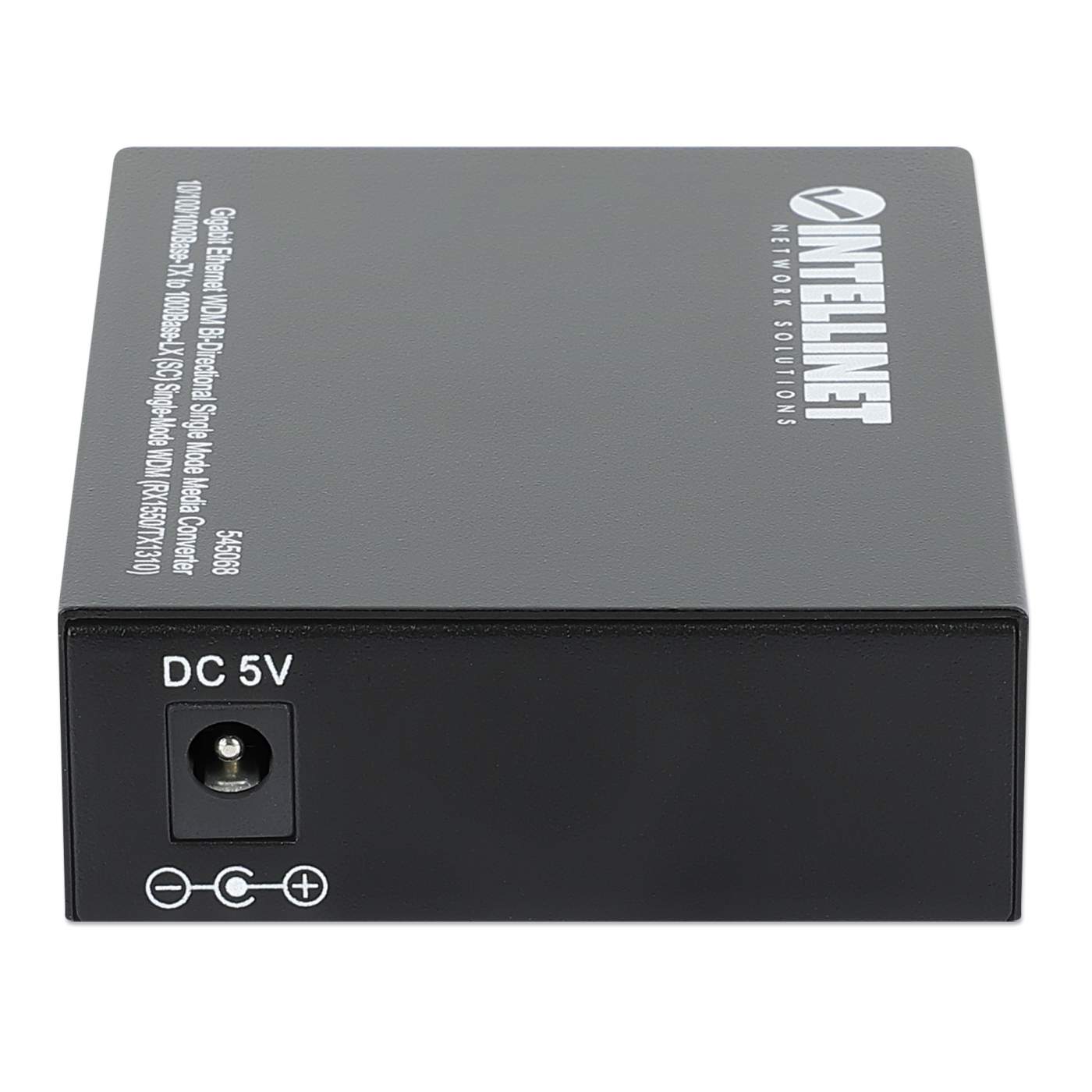

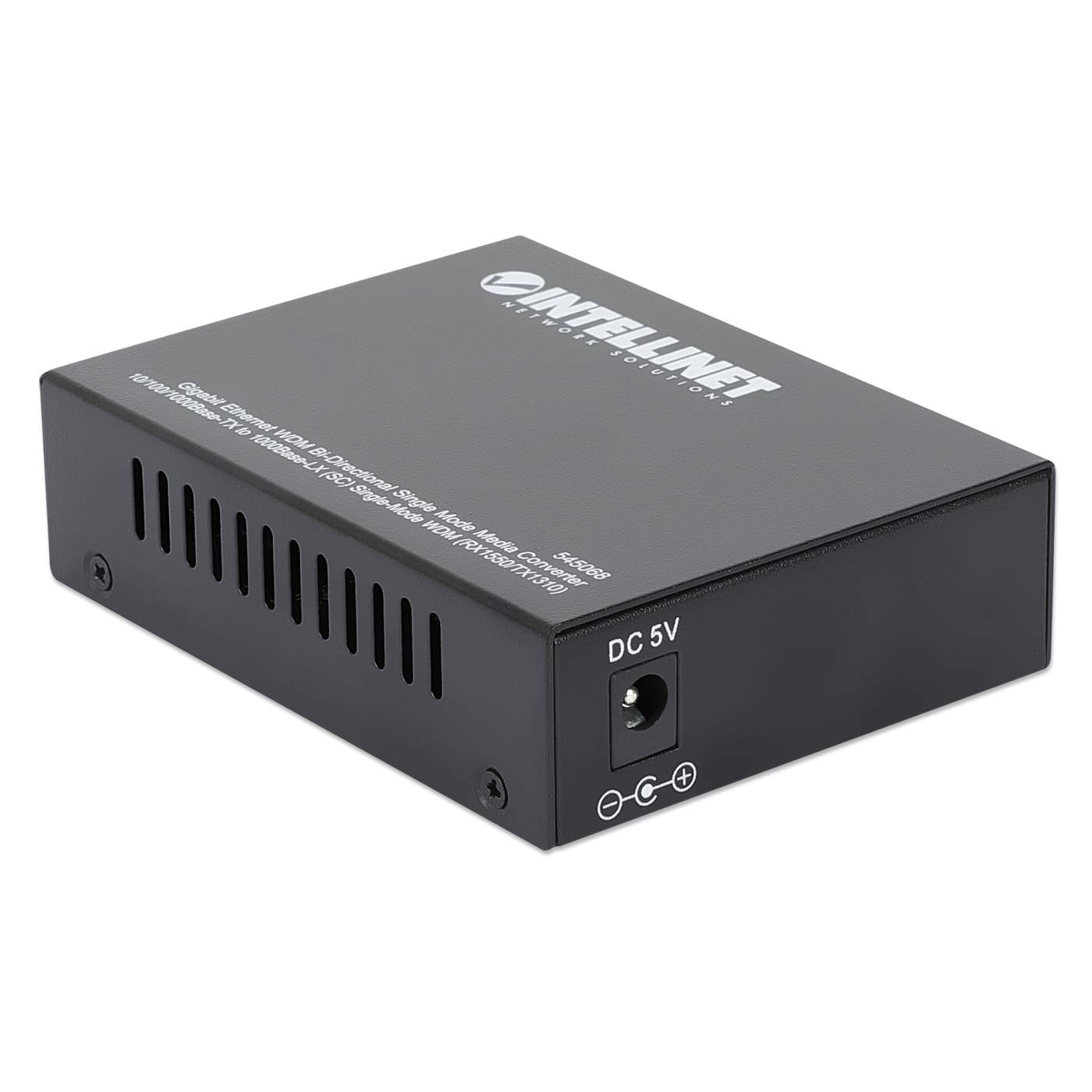

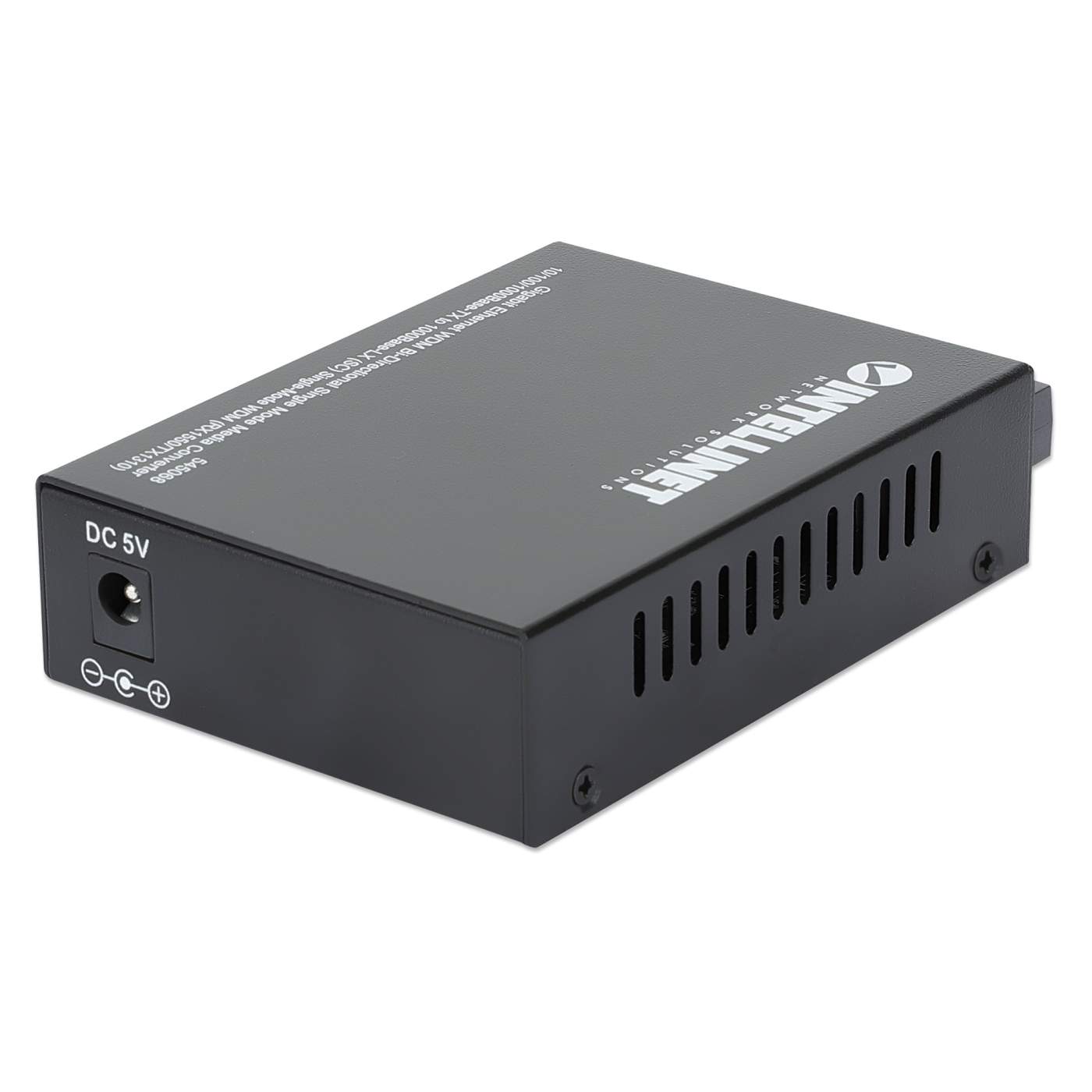

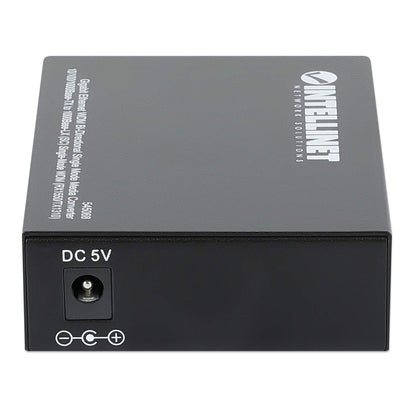

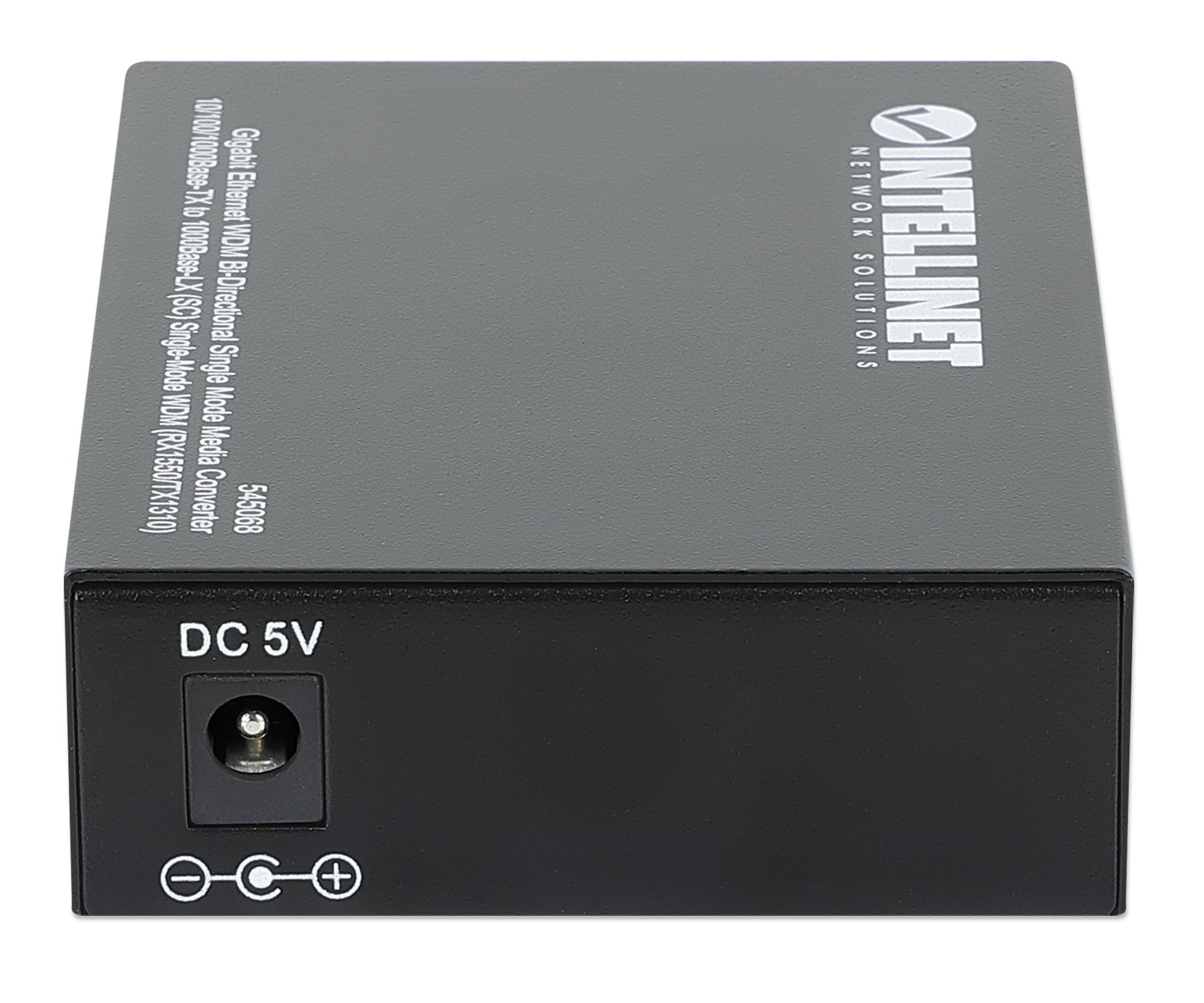

- Externes Netzteil: 5,0 V, 1,0 A
- Stromverbrauch: 5,0 Watt (max.)
Technische Details
- Metallgehäuse
- Abmessungen: 105 (L) x 69 (B) x 25 (H) mm
- Gewicht: 180 g
- Betriebstemperatur: 0 – 50°C
- Luftfeuchtigkeit: 10 – 80% RH, nicht kondensierend
- Lagertemperatur: -20 – 70°C
Lieferumfang
- Gigabit Ethernet WDM bidirektionaler Single Mode Medienkonverter
- Netzteil
- Anleitung
Weitere Artikelnummern
- Amazon ASIN: B001P872VQ
- EAN: 0766623545068
- UPC: 766623545068
- ALSO: 2520883
- API: 192800
Physische Spezifikationen
- Gewicht: 0.18 kg
- Produktabmessungen: 105 (L) x 69 (W) x 25 (H) [mm]
- Verpackung: Brauner Karton
- Menge pro Verpackungseinheit: 20
- Gewicht pro Verpackungseinheit: 7.00 kg
